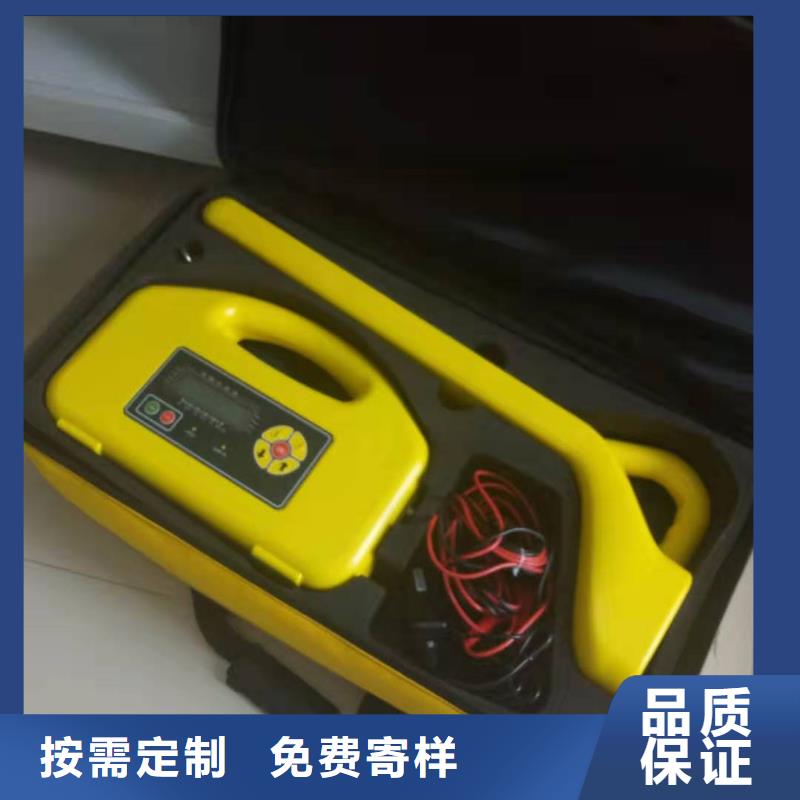

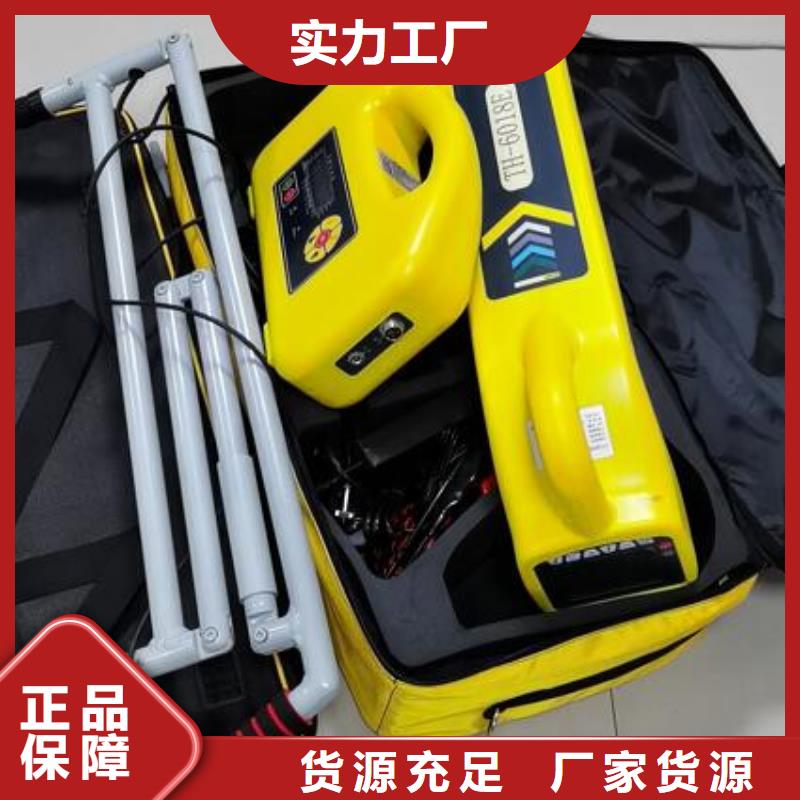

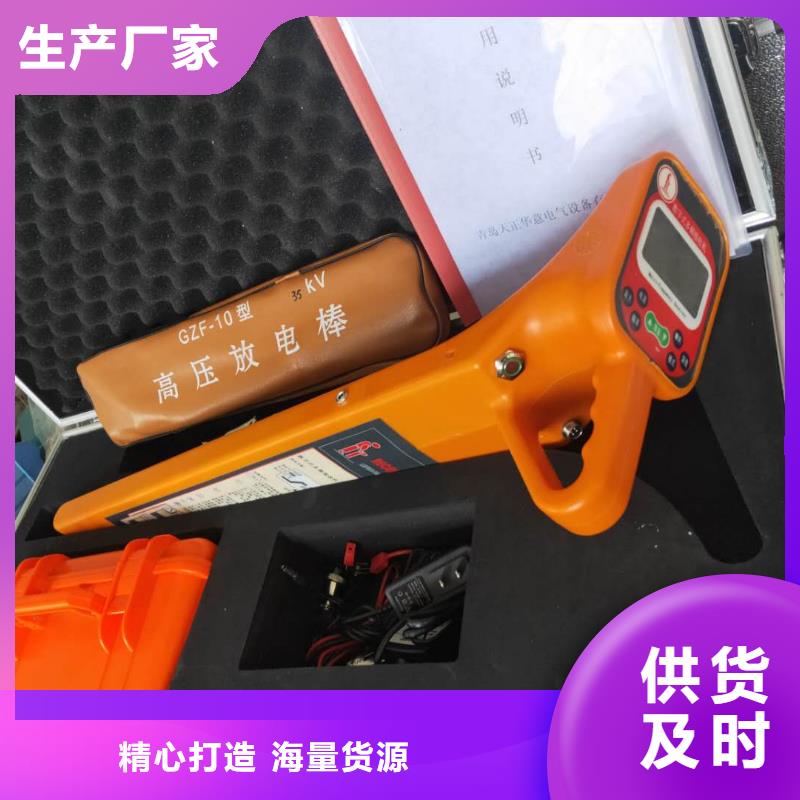

地埋电缆管线探测仪,【天正华意电气设备(白银市分公司)tianzh3611-6】是专业从事地埋电缆管线探测仪研发、生产、销售的高新科技企业,具有强大的技进步和创新的能力,确保每一件出厂的产品都达到高的品质标准。联系人:杨经理,地址:平度市平安路2号。

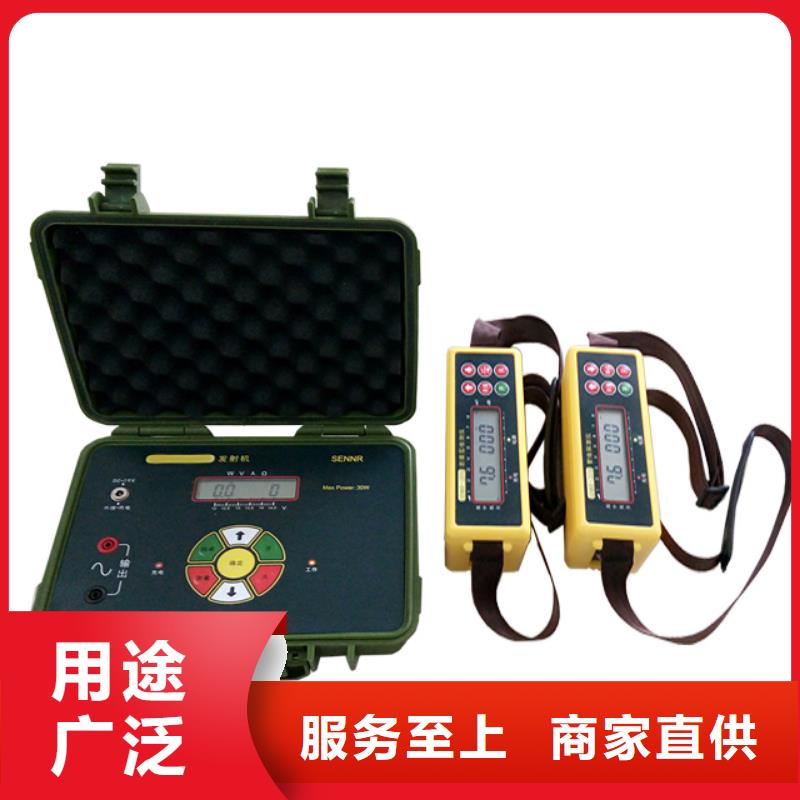

地埋电缆管线探测仪说明：1.长按标定键 进入或退出信息/菜单界面。2.上下左右键选择菜单项，OK键确认执行，ESC键返回上级菜单。3.设备识别码UID（短码和长码，括号内为长码），不能修改。4.工频频率、深度单位、主动探测频率对应菜单设置值。5.若不选配蓝牙和GNSS定位功能，则蓝牙和GNSS信息不显示。菜单项：1、系统功能：?保存设置?退出菜单界面?中英文切换复位关机2、存储功能：?通过蓝牙发送全部存储数据3、工频频率选择：选择50或60Hz 4、深度单位选择：?选择米（m）或英尺（ft）、有源探测频率使能：可选的有源频率列表?恢复出厂默认频率?使能所有频率 说明：1.工频频率、深度单位、有源探测频率的选择：菜单项前面带＊号的为使能的项目，不带＊号的为禁止的项目。上下键选择菜单项，OK键切换使能/禁止。2.频率过多会造成操作繁琐，建议只使能常用的频率，需要时再使能其他频率。50（或60Hz）用于探测电力电缆，100Hz（或120Hz）用于外加电流阴极保护（CPS）管道的探测。3.若未选配蓝牙及存储功能，则存储功能主菜单下没有子项内容显示。4.设置完成后，须进入系统主菜单，选择保存，短按OK键 保存设置内容。第二章 发射信号的一般方法发射机对管线施加信号的方法有三种：直连、卡钳耦合和辐射感应，本章作为这些方法的一般介绍，对于电缆探测来说有其特殊性，在第三章中专门介绍。一、直连法直连法是将发射机的输出线直接接到金属管线上，并将信号直接注入。直连法适用于：电力电缆、通信电缆、金属自来水管道、金属燃气管道，阴极保护管道测试点或其它接入点，以及有长线特征的连续性金属物体等。发射机发出的电流经过管线，在其接地点流入大地，或通过管线和大地之间的分布电容流入大地，返回发射机。管线上的电流会产生电磁场辐射，接收机通过接收磁场进行管线探测。相比于其他方法，直连法能够得到的发射电流，所以在条件允许的情况下，应尽量采用直连法。1、直连输出线缆连接将发射机直连输出线缆一端的5芯红色插头插入发射机的输出插座。

地埋电缆管线探测仪直连接线直连法就是将发射机的输出线接到金属管线上，并将信号直接注入。直连法适用范围：自来水管道、燃气管道、通信电缆、电力电缆、阴极保护管道测试点或其它接入点，以及有长线特征的连续性金属结构等。发射机发出的电流流经管线，在其接地点流入大地，或通过管线和大地之间的分布电容流入大地，返回发射机。管线上的电流会产生电磁场放射，接收机通过接收磁场进行管线探测。相比于其他方法，直连法可以得到的发射电流，所以在条件允许的情况下，应尽量采用直连法。1.2.1 测量金属管道时的接线方式图5- 4金属管道直连法接线图如图，需要进行直连操作时，请将红黑测试线连接线插入发射机。将地钉插入地面，垂直于管线并保持5米距离以上。黑色测试夹线与地钉连接。用红色测试夹线连接目标管道。1.2.2 测量停运电缆时的接线方式电缆路径探测和性鉴别在金属管线探测的领域中占有重要地位，相比于金属管道的单一连续金属结构，电缆是由数根芯线和金属铠装构成，其结构和用途的差异会造成探测时的信号施加方式的差异，不同的接法也会产生不同的电磁场，探测效果也会有所区别，因此本章对电缆探测的信号发射方式进行单独描述。1.2.2.1芯线－大地接法（抗干扰能力强，使用）芯线-大地接法，是对离线电缆（退出运行的不带电电缆）进行路径探测和鉴别的接线方式，既可以充分发挥仪器的功能，也能程度地抗干扰，

地埋电缆管线探测仪界面介绍发射机开机状态下，自动检测连接的附件并工作在卡钳模式，屏幕显示如下：图2-2-3 卡钳耦合输出界面显示4、频率选择按频率减小键 和频率增大键 选择发射频率。共有五种频率可供选择：640Hz，1280Hz，8kHz，33kHz，82kHz。开机默认1280 Hz。卡钳耦合法的频率选择方法和直连法相同。5、输出功率调节按输出减小键 和输出增大键 调节输出水平，共分10档。使用卡钳耦合到管线上的电流远小于直连法，应尽量使用输出水平。卡钳耦合法无法显示耦合到管线上的电压和电流。三、辐射感应法当管线无外露点时，可以使用辐射感应法；在地面开挖前，需要探查地下有无管线时也可使用辐射法。发射机利用内置的辐射线圈向外辐射高频电磁场（一次场），金属管线－大地回路耦合出感生电流，感生电流再辐射电磁场（二次场），接收机接收二次场进行管线探测。优点：使用方便，无须接线，不和管线进行任何形式的电气连接，特别适用于无外露点的管线探测，也是一种区域管线普查的手段。缺点：管线感应电流小于直连法和卡钳法，适用于埋深较浅的管线，深度较大时效果变差；发射机下一定范围内所有管线均能感应出信号，无法识别特定管线。1、发射机的放置使用辐射法时，发射机无须连接任何附件，发射机自动识别为“辐射”法。用于管线跟踪时：在预计管线的上方，将发射机垂直放于地面，并且和预计的管线方向垂直。探测过程中需要和接收机配合，根据探测到的管线实际方向和位置进行调整，如右图。 图2-3-1 辐射感应法用于管线区域探查时：在需要探查的区域，由两人操作，发射机和接收机间隔一定距离同步移动，并保持发射机和接收机的方向一致（详见P28：辐射探查）。
