回路电阻测试仪,【天正华意电气设备(扬州市分公司)tianzh3611-6】位于素有回路电阻测试仪之乡的扬州,作为本地企业,我们深入了解市场需求和客户偏好,不断推出符合市场需求的回路电阻测试仪产品。联系人:杨经理,地址:平度市平安路2号。

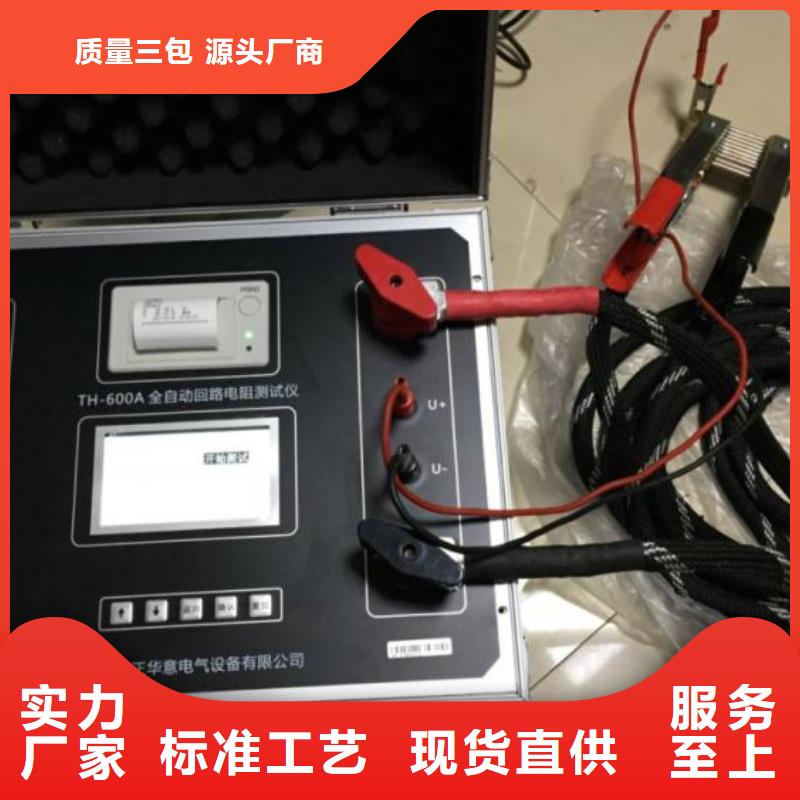

回路电阻测试仪工作原理智能回路电阻测试仪采用电流电压法测试原理，也称四线法测试技术，原理方框图见图1图1 测试原理图由电流源经“I＋、I-两端口（也称I型口），供给被测电阻Rx电流，电流的大小有电流表I读出，Rx两端的电压降“V＋、V-”两端口(也称V型口)取出，由电压表V读出。通过对I、V的测量，就可以算出被测电阻的阻值。五、面板说明及接线图2　图２为标准单相的参考图片，请以实物为准。接地柱：连接大地的连接端。电源插座：接入AC220V电源，开关、带保险丝，开关上带有电源指示灯。接线柱：接线柱有四个端子，外部2个粗的端子接电流线，内部2个细的端子接电压线。请按红黑粗细一致接线，红色为正，黑色为负。触摸彩色液晶： 800X480像素点阵触摸彩色液晶屏，在阳光和黑暗环境下都十分清楚。热敏打印机：打印机是热敏打印机，热敏纸分正反面（一面可以打字，一面不能），打印内容在热敏纸上只能存留三个月左右，不能用于存档。RS232接口：RS232是与计算机相连的串口通信接口，标配是RS232接口（可选配改成RS485），通信协议为Modbus-RTU 标准协议（9600-N-1），需要PC上位机及通信协议可以联系厂家免费获得，不随机附送。USB接口：此接口用于插U盘（不能用于连接电脑），可以导出试验数据文件。GPI通用接口：GPI通用接口用来连接温度传感器，或外接线控和报警灯。注意事项：有一些简短的提示语句和安装接线图。蓝牙接口：蓝牙可以与计算机连接，本机具有安卓系统的蓝牙APP，需要APP可以联系厂家免费获得，不随机附送。六、操作步骤说明操作步骤一般为：关机接线、开机、设置、测试、保存、打印、关机拆线七个步骤。(1)首先接线在关机的状态下，请接好接地线，电源线，测试线。具体接线方式请参考帮助菜单里的“接线图集”。大电流钳要接夹牢，小电压钳要紧靠被测电阻的测量部分，两把小电压钳处于两把大电流钳的内部。

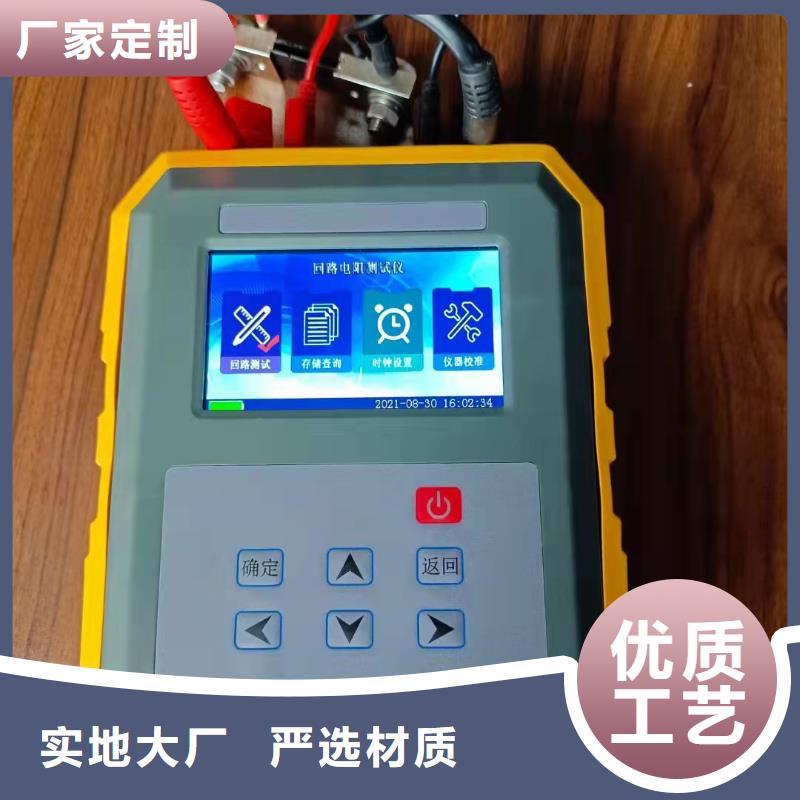

回路电阻测试仪使用操作所有测试线接好以后，代开仪器电源，仪器初始化完成后进入“主菜单”界面，如下图所示。选择“开始测试”，按“确认”键进入“准备测试”界面，如下图。电流：设置本次实验的输出电力以，可选择50A/100A/150A/200A。测试时如果回路电阻超过对应档位测量范围，电流可能达不到设置电流。时间：设置本次实验的测试时间，50A/100A可选择“快速”或 “10/20/30/40/50/60秒”,150A/200A可选择“快速”或 “5秒”测试过程中可随时按“取消”键停止测试。编号：设置本次实验的试品编号主显示区：显示被测物的电阻值。副显示区：显示被测试品的电压值、电流值和测试时间。“测试结果”如下图。按“左右”键移动光标，按“确认”键执行所选操作。在测试过程中，仪器如过检测到测试线接触不良故障时，弹出故障提示框报警，并停止测量。仪器如果检测到内部温度过高时，自动打开风扇进行降温，温度降低后自动关闭风扇。继续测量：继续按当前设置参数进行电阻测量。打印数据：将当前的测试结果通过连接外置打印机打印。保存数据：将当前的测试结果保存到本机。在“主菜单”界面，选择“存储查询”，按“确认”键进入“存储记录”界面，如下图。U 盘存储：将本机存储内容保存到外接U盘上。6.4 打印机使用说明使用打印功能时，请先连接外置打印机。打印机上电后，正常时指示灯常亮，缺纸时指示灯闪烁。打印机换纸：扣出旋转扳手，打开纸仓盖；把打印纸装入。并拉出一截（超出一点撕纸牙齿），注意把纸放整齐,纸的方向为有药液一面(光滑面)向上；合上纸仓盖,打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头,并把旋转扳手推入复位。

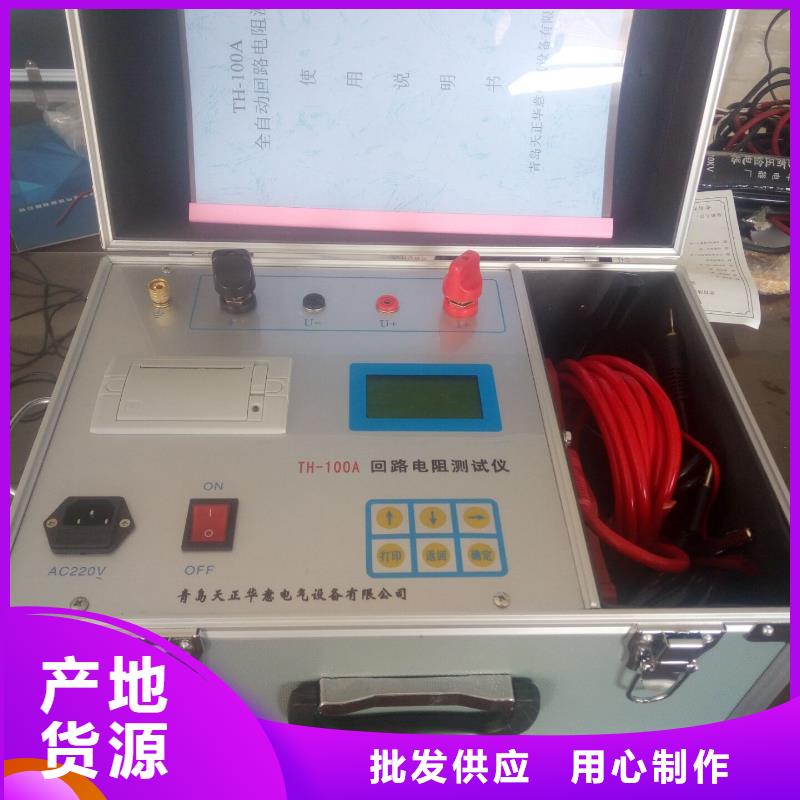

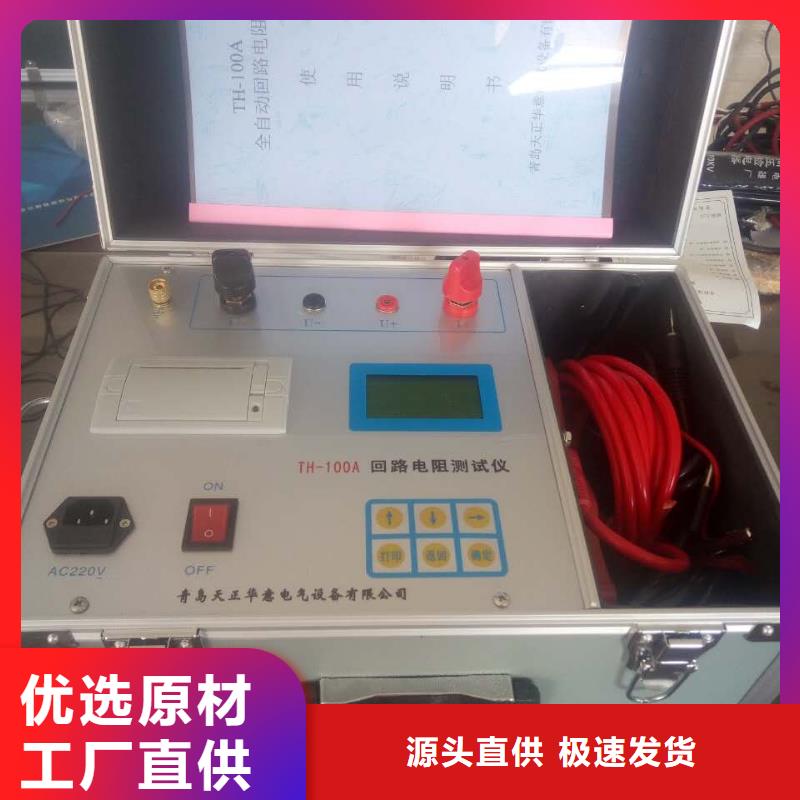

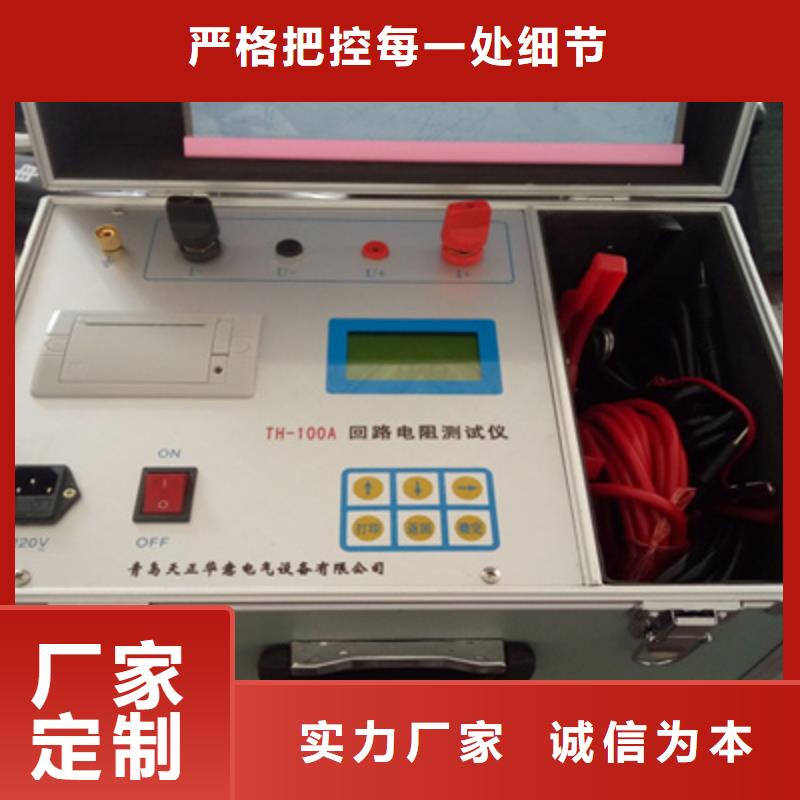

回路电阻测试仪智能回路电阻测试仪概述TH-100A系列智能回路电阻测试仪采用先进的大功率开关电源技术和先进的电子线路精制而成。是高、低开关、电缆电线及焊缝接触电阻的专用测试仪器。其电流采用标准GB736所的标准直流，可在标准电流的情况下测得被试品的电阻值。本仪器具有体积小、重量轻、抗干扰能力强、精度高、操作方便、保护功能完善等特点。二、产品特点1.彩色触摸屏：800×480高清彩色7寸触摸屏、人机对话，高速热敏打印机。2.多电流档输出：采用电源技术，能长时间连续输出大电流,多电流档位输出。可以设置1-3个不同电流档进行测试，自动计算平均值。3.显示多种数据：显示电阻、电压、电流、电阻率，显示折算标准温度下的电阻值。4.自动超限警报：设置电阻上限，电阻值合格或超限或无效，自动产生试验状态。5.可以长时测试：可以设置测量时间从0-9999S，可以长时间工作。内置冷风散热，开关电源自动热保护。（定做）6.高精度测量：使用了精密仪用运算放大器和高精度四重积分A/D转换器。7.系统芯片：使用高性能32位ARM芯片，测量时系统根据信号大小自动切换放大倍数，确保了该产品的测试准确度。8.内置日历时钟：内置日历时钟，为打印、保存数据提供时间依据。9.直流恒流源功能：可以输出0-电流，内置逐级升流试验，相当多买一台强大的直流恒流源，一机多用。10.海量存储试验数据：本机配有大容量存储，海量存储数据。
