热继电器测试仪【天正华意电气设备(巢湖市分公司)tianzh3611-6】以良好的信誉、产品、雄厚的实力、低廉的价格享誉全国,深得巢湖用户依赖,欢迎新老客户前来洽谈、详情请咨询联系人:杨经理,地址:平度市平安路2号。

热继电器测试仪从实际运行情况看，对现场运行中的SF6密度继电器、压力表进行定期校验也是非常必要的。?进行SF6密度继电器校验基本原理密闭容器中的气体压力随温度的变化而变化，通常把20℃时的SF6的相对压力值作为标准值。在现场校验时，一定环境温度下测量到的SF6压力值均要换算到其对应20℃时的等效压力值，从而判断密度继电器的性能。闭锁回复值校验：在环境温度下，当SF6密度继电器为零压力时，给SF6密度继电器一定的速度缓慢充气，当SF6密度继电器的闭锁继电器动作时，记录当前的环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的闭锁回复值。报警回复校验值：继续给SF6密度继电器以一定的速度缓慢充气，当密度继电器的报警继电器动作时，记录当前的环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的报警回复值。报警值校验：在环境温度下，当SF6密度继电器内压力大于报警回复值时，以一定的速度缓慢放气，当SF6密度继电器的报警继电器动作时，记录当前环境温度下的压力值，并换算成20℃时的等效压力值，这个20度时的等效压力值就是SF6密度继电器的报警值。闭锁值校验：继续给SF6密度继电器以一定的速度缓慢放气，当SF6密度继电器的闭锁继电器动作时，记录当前的环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的闭锁值。

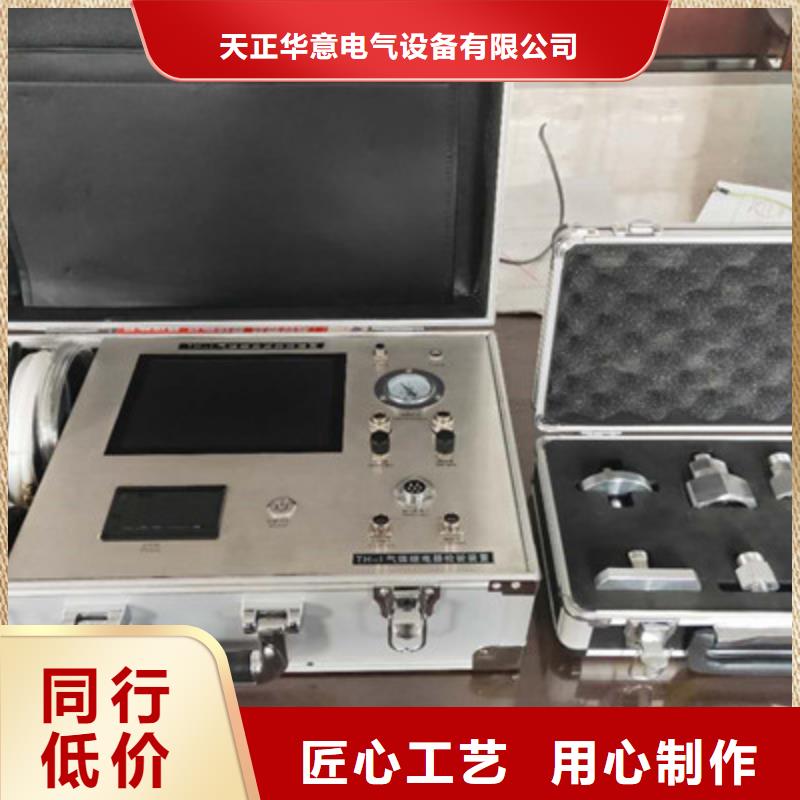

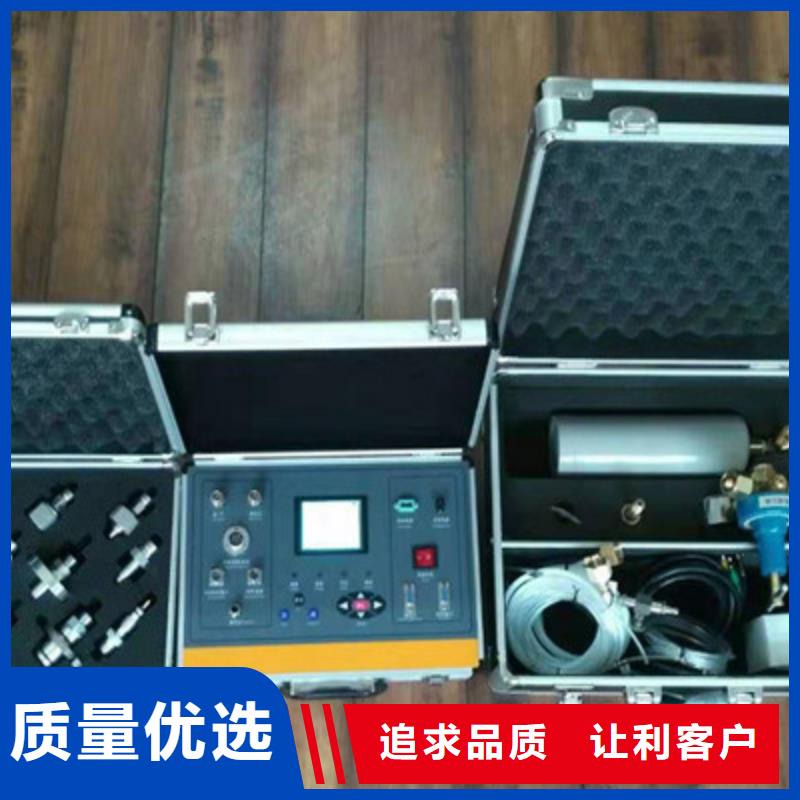

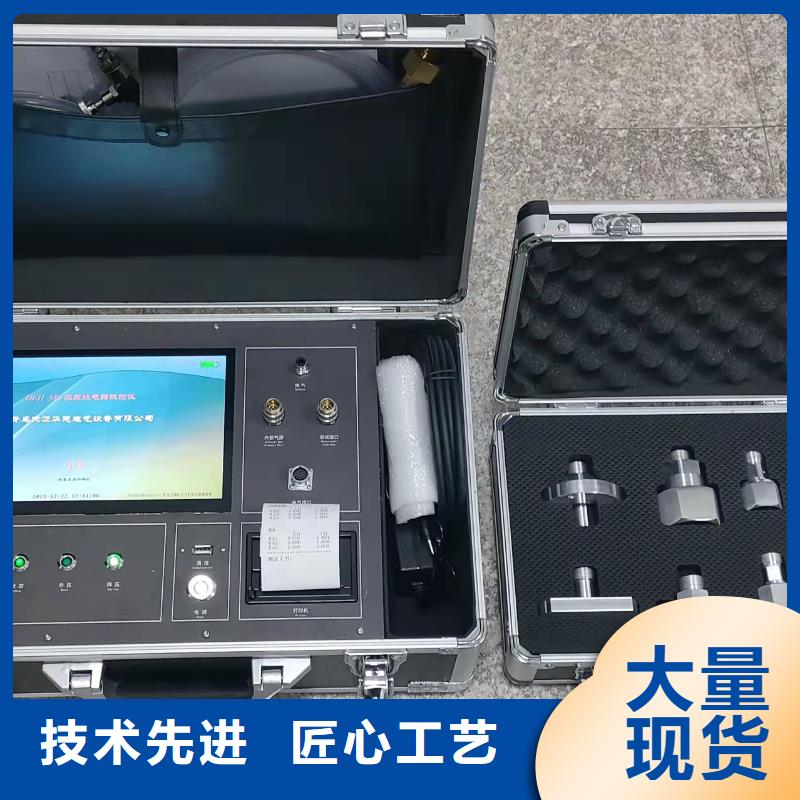

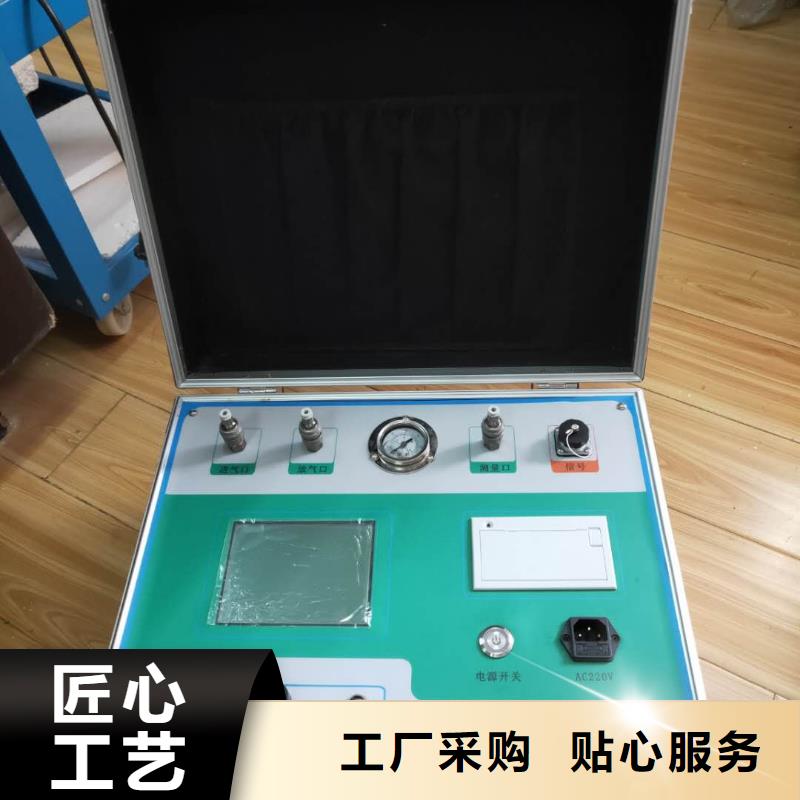

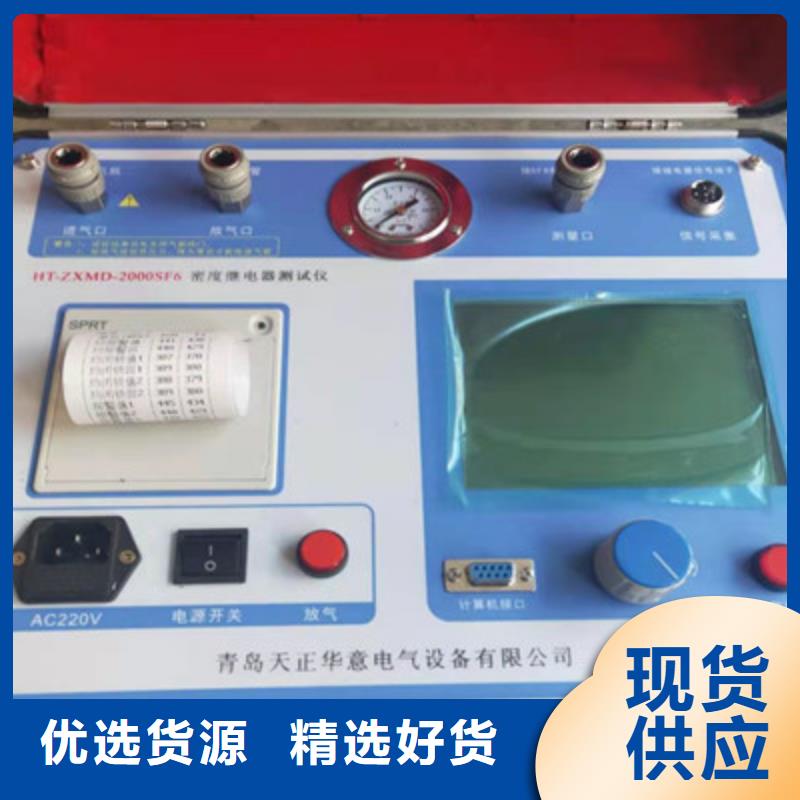

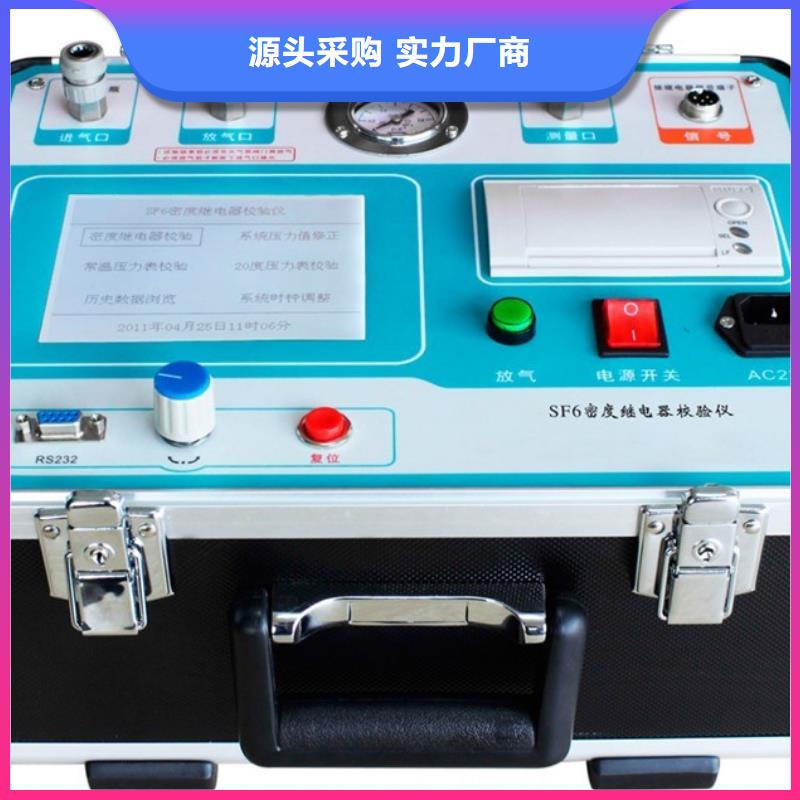

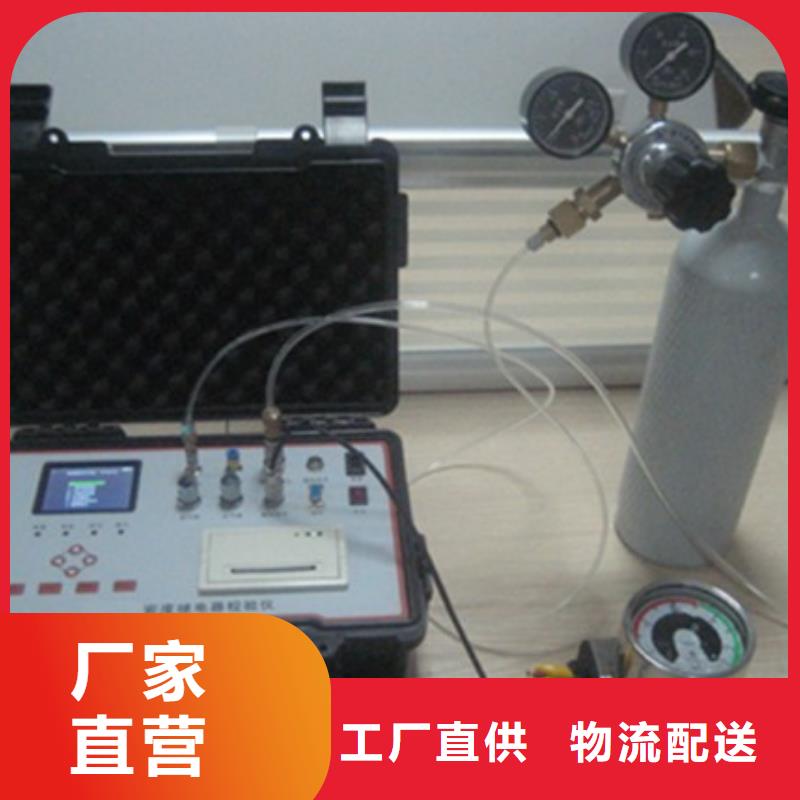

热继电器测试仪仪器能对指针式和电子式密度继电器进行全自动校验。?仪器采用320＊240大屏幕液晶显示，汉字操作界面，使用简单方便。?测量时仪器同时显示当前压力、对应20时的压力、环境温度。解决了SF6密度继电器现场校验的难题。?仪器可存储100组测量数据并保存不丢失，使每一次测量都有追朔。?仪器可以在任意环境温度下对常温压力表和密度表进行校验。?仪器内部具有时钟功能，可随时对时钟进行修正。?仪器具有自校功能。仪器长时间使用后可对仪器进行校验修正，以确保仪器的校验精度。?仪器采用高精度压力传感器和世界先进的磁流体技术产品。?仪器配有多种开关过度接头，多数开关可以实现不用拆卸进行校验?采用高容量内置电池，屏幕显示电池电量，拓展了仪器的使用空间，方便了现场校验。结构紧凑，体积小，重量轻，便于携带。?机电一体化程度高，技术先进、性能可靠。?配有微型打印机，随时打印测试结果。5.操作方法5.1接线5.1.1关闭SF6电气设备本体与密度继电器之间的阀门，确认密度继电器控制电源已经断开，保证密度继电器在无外接电源状态下方可进行校验。（注：如果设备本体与密度继电器之间没有阀门，应将密度继电器折下来再校验）5.1.2用测量管道和相应的转换接头将密度继电器和仪器的继电器接口相连接。

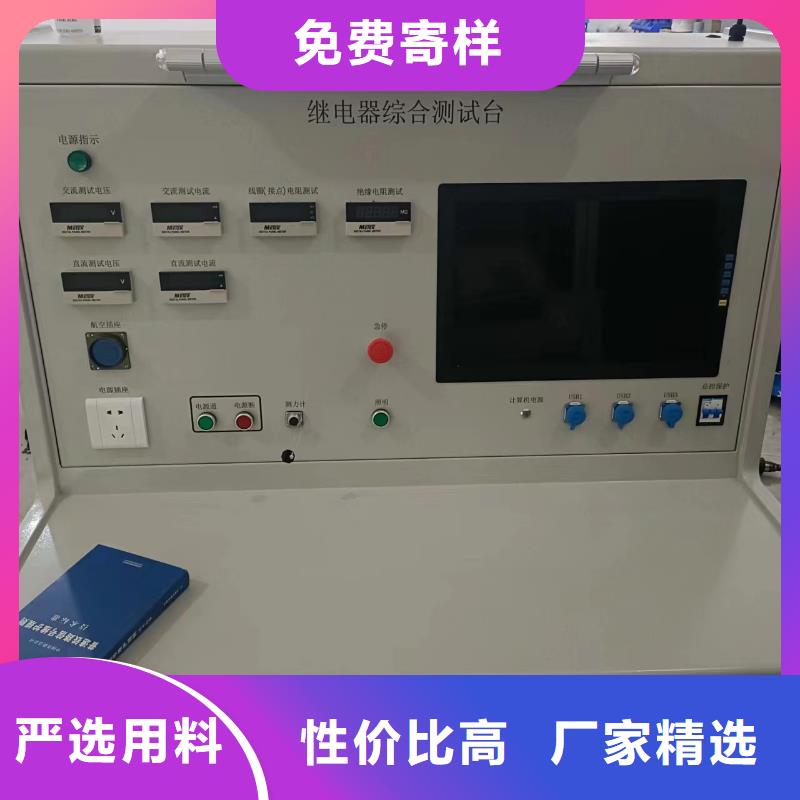

热继电器测试仪我公司在测试盒加装有接点状态指示灯，可方便用户进行手动调节维修接点齐度和测试压力。二、系统构成：1.继电器综合测试台主机 1台2.继电器测试座 1套3.测试盒 1套4.控制电脑（主机、液晶显示器） 1套5.测试台外形尺寸 1200×800×1430（mm）三、使用环境：1.电源供电电压：单相交流50HZ±2HZ 220V±10％功耗断开连接，将计算机与仪器断开连接，如图33所示。图33 全自动SF6密度继电器校验仪（断开连接）（9）断开连接后，列表清空，状态栏对应图标变成红色，状态栏提示显示为“连接已断开！”。 如图34所示。图34 全自动SF6密度继电器校验仪（连接已断开）（10）USB驱动程序安装说明打开文件夹中的“USB驱动程序“文件夹，打开后找到”“文件。双击安装USB驱动，运行界面如图35所示，点击下一步完成USB驱动程序安装，安装完成后需重插USB数据线。图35USB驱动程序安装注意：如果您通过以上方式无法正常安装”USB驱动程序”，那么请您在连接上“USB数据线“之后，通过Windows弹出的硬件向导中，查找“USB驱动程序”文件夹目录，如图36。图36 USB驱动程序文件夹目录选择对应您当前的操作系统文件夹中的硬件驱动，点击确定即可。九、注意事项1.现场校验SF6气体密度继电器时，断开与密度继电器相连的电源，以免损坏校验仪。2.去现场前带上工具箱，先检查工具箱内小气瓶的氮气气体贮量，带上所有开关用的过渡接头及工具。3.端子排上对应的报警信号线、闭锁信号线要从端子排上断开，以防其二次回路和其中信号线构成回路，影响测试。4.被校验的密度继电器不能平躺放置要立放，否则会造成校验不准确。5.密度继电器在校验的过程中不能有太大的振动。6.使用气瓶时可按以下提示进行操作。
